众所周知，原子力显微镜（AFM）对液体中的样品表征十分重要。然而，传统的基于激光反射探测原理的AFM对液体中样品表征存在着诸多不尽如人意的方面。
①制备传统AFM所用液体样品的时间较长，对扫描样品的尺寸限制多。为了避免液体对传统AFM的激光反射光路产生影响，人们通常会把测试样品通过多个步骤制备在AFM专用的液体腔中。整个制备流程复杂费时。同时，传统的AFM通常不能对较大尺寸的样品进行扫描，例如厘米骨骼样品。这大地限制了医学等学科对各类器官组织的研究。
②传统的AFM在对液体中样品的表征模式方面存在一定的限制。由于传统AFM在扫描液体中的样品时可能会涉及到AFM探针在大气和液体两个相中的转换。为了避免探针在液气两相转换过程中所出现的问题，基于激光反射原理的AFM在测量液体中的样品时通常使用接触模式（Contact Model），不使用轻敲模式（Tapping Model）。然而对于表面敏感的样品而言，接触模式在扫描过程中接触样品表面时间长，对样品扫描时施加的力大，容易损坏样品表面形貌。
③传统基于激光反射原理的AFM不能对不透明液体中的样品进行扫描表征。由于传统AFM的成像机理，这类的AFM不可能把探针伸入不透明液体，然后对液体中的样品进行扫描。然而，在生物学等领域，把探针伸入不透明液体对样品进行扫描又是非常必要的研究。因为，细胞在不透明液体（例如血液）和透明缓释液中的状态是不一样的。
④传统的AFM由于体积原因很难和其他表征设备联用，例如与荧光显微镜进行协同原位表征。
为了解决传统基于激光反射原理AFM在液体中测量样品过程中所遇到的问题。Quantum Design公司推出了基于全电系统的生物学AFM-AFSEM。使用AFSEM对液体中样品表征时，无需繁琐的制样过程，扫描探针进入液体中直接扫描即可[1]。在扫描模式上，AFSEM可在对液体中样品扫描时提供接触和轻敲两种模式，扫描过程中尽可能减少对样品的损伤。由于AFSEM是一款基于全电系统的AFM，可以在不透明液体中对样品进行扫描。突破性地解决了以往AFM不能在不透明液体中扫描样品这一难题。后，由于AFSEM的体积仅有手掌大小，如图1所示，AFSEM可以与各种光学显微，电子显微镜，FIB等多平台结合。

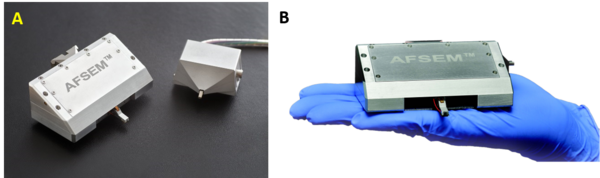

图1. AFSEM原子力显微镜实物图。A) AFSEM的两种型号。左侧为AFSEM 1.0，右侧为AFSEM Nano。B）AFSEM 1.0尺寸大小示意图。

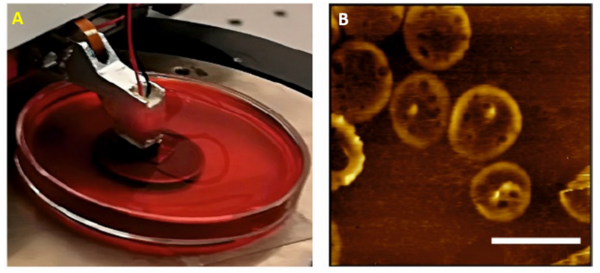

图2. AFSEM在1：8（血液：水）稀释的血液中扫描样品的结果。A) AFSEM在液体中扫描样品的特写。B）在液体中获得的血红细胞血影的形貌图。图中比例尺为10 μm。

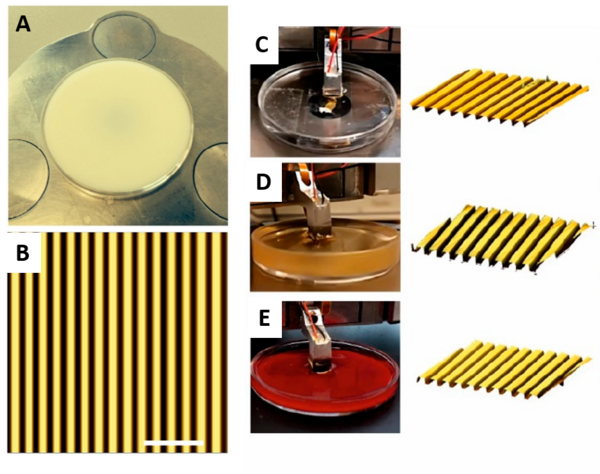

图3. 在不同透明度液体中扫描TGZ2 AFM标样的结果。A）表样浸在牛奶液体中。B）牛奶液体中获得的TGZ2 AFM扫描结果。图中比例尺为为10 μm。C）在去离子水液体中扫描标样的结果。D）血清中扫描标样的结果。E）未稀释血液中扫描标样结果。

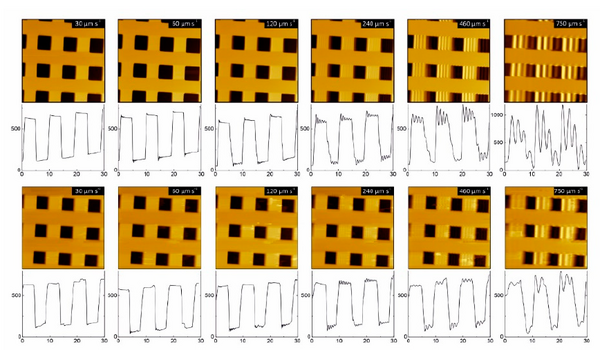

图4. AFSEM在不同液体中扫描HS-500MG AFM XYZ标准样的结果。图中上半部分为去离子水中的扫描结果，下半部分为在未稀释的人体血液中获得的结果。扫描速度从左至右从30 μm/s增加到750 μm/s。

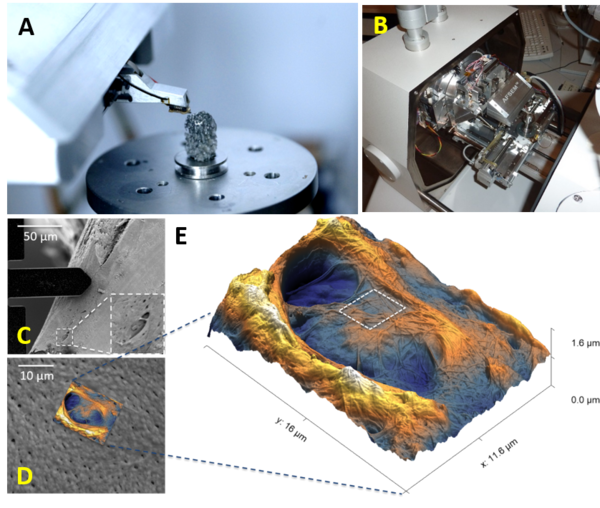

图5. 装在SEM中的AFSEM对大尺寸骨骼样本进行多维度原位表征。A）AFSEM对大尺寸骨骼样品表征示意图。B）把AFSEM放在SEM样品腔体中。C）在SEM中获得骨骼样品原位形貌信息示意图。D）C图中白色虚线部分的放大图。E）D图中彩色部分的三维立体结果。
Quantum Design公司拥有一只强大专业的定制化团队，可以根据用户的要求将AFSEM与光学显微镜，电子扫描显微镜，聚焦离子束加工设备，荧光显微镜等设备进行整合。下图为2021年9月Quantum Design公司为斯坦福大学定制的AFSEM系统[2]。
图6. 2021年9月Quantum Design公司为斯坦福大学安装定制的AFSEM系统。A)斯坦福大学Fritz Prince教授和Quantum Design工程师在定制AFSEM系统前合影。B）为教授定制的AFSEM系统。定制系统方案为在FEI Teneo电子显微镜的样品腔中将AFSEM与Kleidiek八探针电学测量平台进行整合。
参考文献：
[1]. Michael Leitner, Hannah Seferovic, Sarah Stainer, et al.Atomic Force Microscopy Imaging in Turbid Liquids: A Promising Tool in Nanomedicine. Sensors, 2020,20,3715.
[2]. https://www.qd-microscopy.com/2021-august-microscopy-virtual-conference-2021/
